Монтаж освещения склада: даем семь рекомендаций на реальном примере

Содержание:

1. Задача: установка освещения на складе
2. Проблема: вынужденная замена освещения на складе
3. Требования к освещению склада
4. Пример освещения склада: этапы и рекомендации
   • Этап 1: Осмотр склад
   • Этап 2: Подбор светильников для освещения склада
   • Этап 3: Стоимость освещения склада
   • Этап 4: Монтаж светильников на складе
5. Результат: монтаж освещения склада
6. В итоге: на что обращать внимание при установке освещения на складе

Мы уже рассматривали советы по освещению, которых стоит придерживаться перед началом работы с электромонтажными организациями, чтобы потом не было мучительно больно.

В этой статье разберем пример монтажа на складе 35х55 метров с мезонином, который мы выполнили для нашего заказчика. Ему как раз пришлось перед этим столкнуться с недобросовестными монтажниками и заменой освещения.

Задача: установка освещения на складе

Клиент — компания "Автобай", с 2013 года поставляет запчасти для импортных автомобилей в России и СНГ. Она построила новый склад в Одинцово (Московская область), на котором хранится более 35 тысяч наименований товаров: моторных масел, деталей ходовой, шин, дисков и автохимии. После этого на новом складе нужно было провести монтаж освещения.

Вот что требовалось для заказчика:

• Подобрать 970 светильников, каждый мощностью 36 Вт, чтобы создать яркий и холодный свет с цветовой температурой 5000-6000 К. Это позволило бы хорошо различать мелкие детали при сборе заказа;
• Подобрать датчики движения с регулировкой времени включения и дальности действия (чувствительности) — для экономии электроэнергии до 5 раз;
• Проложить кабель;
• Произвести монтаж светодиодных светильников;
• Собрать распределительный щит, смонтировать и все подключить.

Складской комплекс имеет длину 55 метров, ширину 35 метров, с мезонином из четырех ярусов. Высота каждого яруса — от 2 до 2,8 метров.

Проблема: вынужденная замена освещения на складе

В разговоре выяснилось, что компания "Автобай" ранее столкнулась с проблемами, когда внедряла освещение на другом своем складе.

Все из-за недобросовестной электромонтажной организации: те предложили дешевые светильники, которые должны были работать с датчиками движения. Однако за год работы из строя вышло порядка 600 светильников. Часть светильников заменили по гарантии, а другую часть менять отказались — это было слишком дорого для монтажной организации. Чтобы защитить свои интересы, компания "Автобай" подала в суд, который продолжается до сих пор.

Причина была в том, что в дешевых светильниках не использовалась гальваническая развязка драйвера светодиодов. Поэтому из-за постоянных включений и выключений при срабатывании датчиков движения возникало перенапряжение — светильники быстро выходили из строя. Освещение пришлось заменять на другое, более качественное.

Требования к освещению склада

В случае выбора освещения всегда нужно начинать с нормативным требований. Для складов главный регламентирующий документ — это Свод правил СП 52.13330.2016 "Естественное и искусственное освещение". Вот какой должна быть освещенность в разных зонах склада:

Соответственно при освещении склада автозапчастей мы ориентировались на эти нормативы: провели светотехнический расчет и убедились, что наши светильники подойдут.

Пример освещения склада: этапы и рекомендации

Давайте посмотрим, как проходила работа по подбору и монтажу светильников на складе на разных этапах.

Этап 1: Осмотр склада

В ходе осмотра стало понятно, что с монтажом светильников на первом, втором и третьем ярусах проблем не возникнет: светильники просто будут крепиться к металлическим конструкциям пола следующего яруса на саморезах.

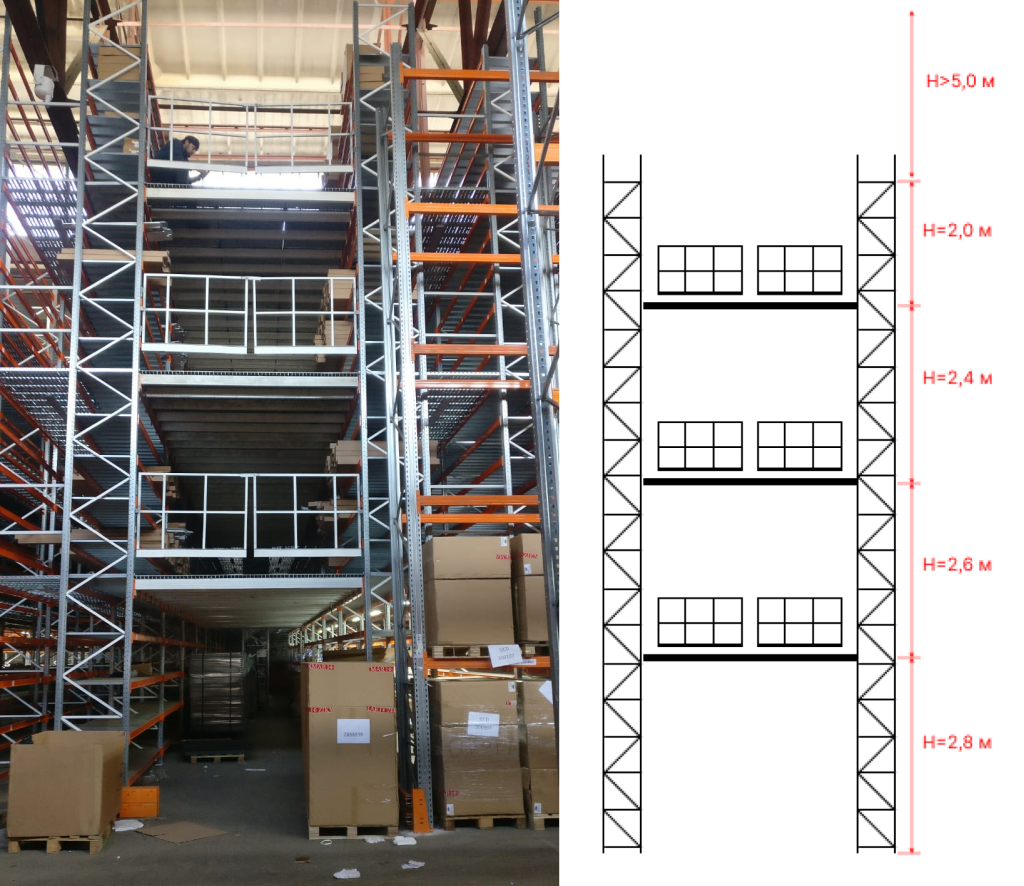

Однако последний, четвертый ярус не имел конструкций сверху — до потолка самого склада больше пяти метров, и монтировать там невозможно. В результате приняли решение, что светильники будем крепить на тросе, который протянем между ферменных конструкций самого мезонина.

Этап 2: Подбор светильников для освещения склада

В задании заказчик изначально указал, что ему потребуется 970 светильников мощностью 36 Вт. С учетом того, что светильники будут использоваться в помещении склада, предложили промышленные светильники АРКТИК STANDART серии FS-MAN со степенью защиты IP65 — они наилучшим образом защищены от пыли и брызг жидкости, если на складе вдруг что-то разольется.

Светильник имеет пластиковый корпус и выдает световой поток 4900 Лм, что при высоте 2-2,8 метра создаст мощное и одновременно комфортное освещение. Дополнительно имеет драйвер с гальванической развязкой — проработает долгое время с учетом постоянных включений от датчика движения.

По креплению светильник идентичен распространенному еще с советских времен типу светильников АЙСБЕРГ — он просто крепится к металлоконструкции на саморезах.

Для заказчика было принципиально, чтобы световой поток рассеивался как можно меньше. Поэтому он отказался от опалового рассеивателя, который дает равномерный матовый свет, и выбрал прозрачный рассеиватель — в его случае нет риска, что свет может ослепить работника склада.

Светильник может изготавливаться с разной цветовой температурой — по желанию заказчика выбрали самую большую 6500 К, которая дает наиболее яркий и холодный свет. Это допустимо, поскольку работники пользуются светом только периодически, только чтобы найти нужную деталь на складе.

Этап 3: Стоимость освещения склада

После подбора светильников выбрали датчики движения и подготовили коммерческое предложение, в котором учли стоимость сразу всех работ: например, прокладки проводов и сборки распределительного шкафа. Вот какое КП получилось по материалам и работе:

После подписания договора и внесения предоплаты запустили производство: на всю партию из 970 светильников ушло порядка 10 дней.

Для того, чтобы не создавать нагромождение светильников на объекте и не организовывать их хранение и охрану, производили и отгружали светильники партиями. Пока наша монтажная бригада монтировала одну партию, другая партия уже изготавливалась.

Этап 4: Монтаж светильников на складе

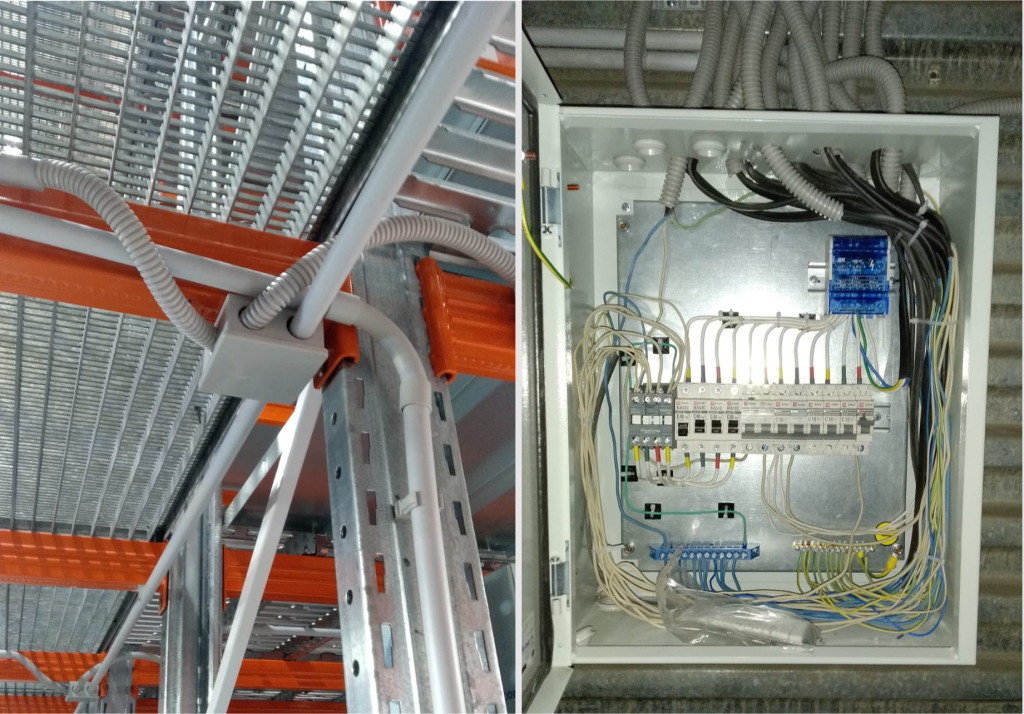

При монтаже освещения для склада "Автобай" больше всего времени ушло на протягивание троса для установки светильников на четвертом ярусе. Причем без предварительного выезда на объект про эти сложности мы узнали бы только в процессе монтажа — из-за этого могли потерять много времени.

Всего установили 200 датчиков движения — по 50 на каждом ярусе. Для длинных проходов при прохождении человека одновременно включается по 7 светильников (задержка 2 минуты), а для коротких проходов — по 3 светильника (задержка 1 минута).

Результат: монтаж освещения склада

Всю работу закончили за 3 недели: от момента подписания договора и запуска производства до сдачи освещенного объекта заказчику. Для компании "Автобай" особенно важным моментом были гарантийные обязательства — на светильники предоставили 3 года гарантии, а на монтажные работы 1 год.

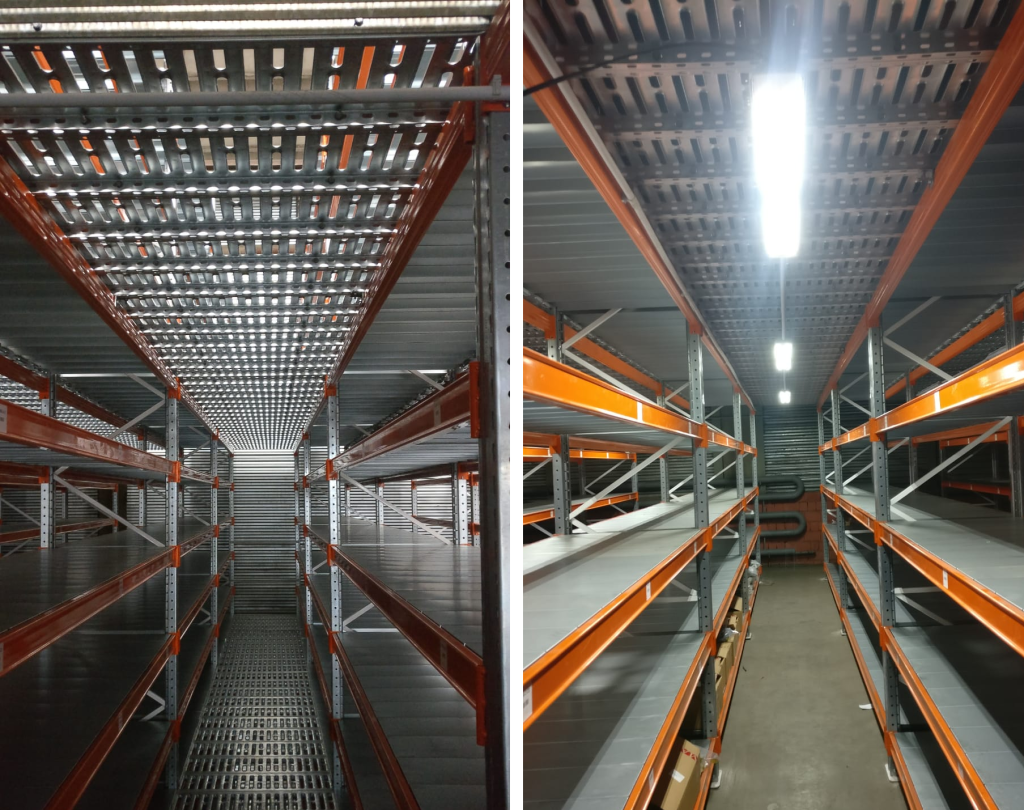

В результате заказчик получил комфортное и одновременно яркое освещение за счет светового потока 4900 Лм, прозрачного рассеивателя и цветовой температуры 6500 К.

Чтобы определить примерную стоимость и состав работ по освещению вашего склада — присылайте техзадание на proekt@terra-led.ru

В итоге: на что обращать внимание при установке освещения на складе
