Многие владельцы складов и предприятий стараются сэкономить на освещении. В ход идут дешевые светильники и примерная схема размещения — «на глаз». Это приводит к частым заменам оборудования, необходимости вызывать бригаду для обслуживания на высоте и, как следствие, к затратам, превышающим стоимость нормальной системы освещения.
Проблема часто начинается с неправильного количества светильников: в результате одни участки остаются в полумраке, а сотрудники вынуждены порой работать с фонариками. Это сказывается на внимательности, провоцирует ошибки, усталость и, в конечном счете, снижает эффективность работы склада.
Расскажем, на какие характеристики ориентироваться при выборе светильников, какие параметры критичны, и как просчитать необходимое количество оборудования, чтобы свет был равномерным, а траты — оправданными.
Посоветуйтесь с нами
Дадим рекомендации и поможем решить ваш задачу.
На что смотреть при выборе освещения
Прежде всего нужно понимать, что мощность светильника — далеко не единственный параметр, влияющий на итоговый результат освещения. Есть еще световой поток, уровень освещенности, светоотдача — и все они не менее важны.- Световой поток (лм) — этот параметр говорит о том, сколько света выдает светильник. Чем выше этот показатель, тем освещение более яркое.

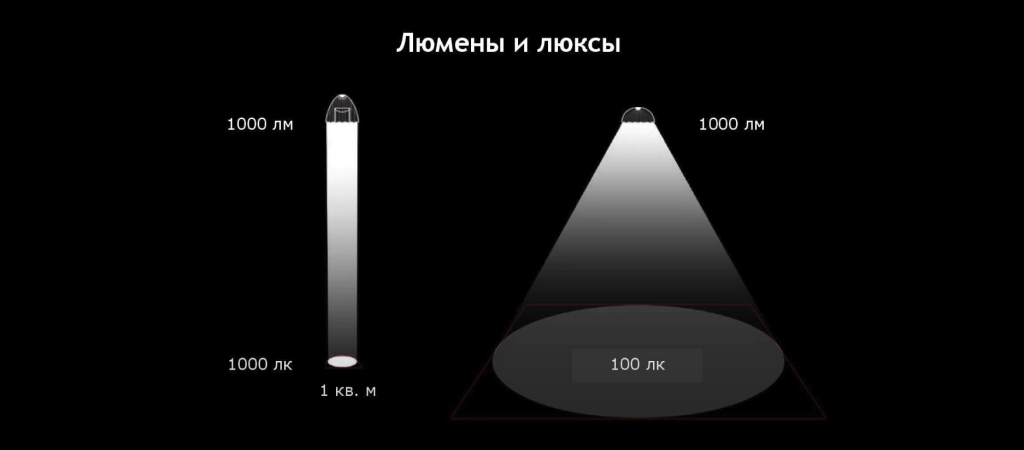

- Освещенность (люкс) — сколько света приходится на один квадратный метр. Например, если лампа дает 5000 лм, а площадь помещения — 100 м², то освещенность будет 50 лк. От этого напрямую зависит, насколько комфортно будет работать сотрудникам. Причем она может зависеть не только от искусственного освещения, но и от других факторов: цвета стен, естественного света и других.
- Мощность (Вт) — сколько энергии потребляет светильник. Чем выше световой поток, тем больше возрастает и потребление.
- Светоотдача (лм/Вт) — отношение светового потока к мощности. Чем выше, тем эффективнее светильник. Например, светильник на 72 Вт со световым потоком 8750 лм имеет светоотдачу около 120 лм/Вт.
Рекомендуем прежде всего смотреть на световой поток и светоотдачу, а не мощность. Именно от них зависит, будет ли сотрудникам склада комфортно работать.
Более подробно про способы сэкономить электроэнергию на освещении рассказываем в этой статье.
Критерии выбора светильников для склада
1. Бюджет
Ассортимент весьма обширен — от простых моделей с пластмассовым корпусом до дорогих промышленных решений из металла. Цена — от 3 000 до 30 000 ₽ и выше. Но важно понимать, что дешевые светильники могут выходить из строя слишком быстро.
Например, у одного из наших заказчиков бюджетные потолочные светильники буквально воспламенились. Причина — в некачественной элементной базе и слабой защите от скачков напряжения.
2. Световой поток, мощность, светоотдача
Чтобы понять, какой нужно световой поток, есть простое правило: 1000 люмен на каждый метр высоты помещения.
Например, для склада с потолками в 6 м требуется не менее 6000 лм. Но лучше все же делать светотехнический расчет, о чем подробно поговорим ниже. Особое внимание обращайте на светоотдачу: иногда выгоднее купить более дорогую модель, но с лучшим соотношением лм/Вт, чтобы не переплачивать за электроэнергию в будущем.

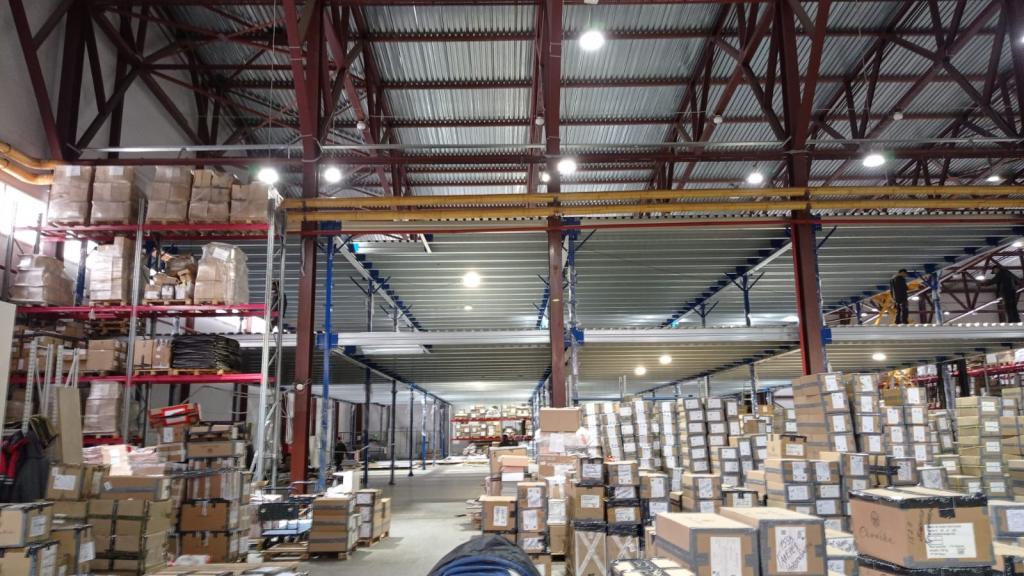

Если склад имеет высоту более 10 метров, лучше использовать мощные промышленные светильники в алюминиевом корпусе: такой материал лучше отводит тепло, выделяемое светодиодными модулями в процессе работы.
Для складов применяются разные типы креплений: на подвесах, скобах, тросах. Выбор зависит от конструкции потолка и высоты помещения.
3. Монтаж
Важно понимать, как светильник будет монтироваться. Для складов есть четыре самых популярных решения:

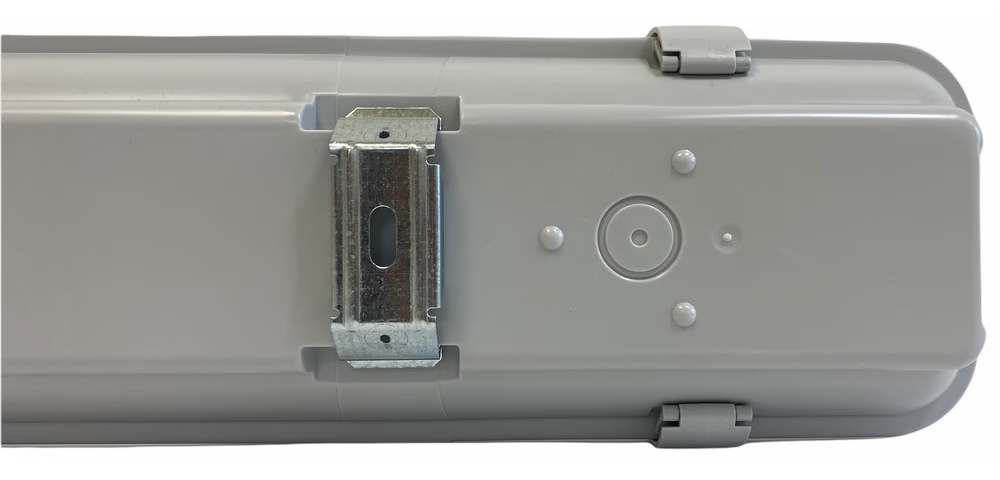

1. Крепление на саморезы. Используют, когда нужно закрепиться к металлическим конструкциям. Например, если у вас мезонин.

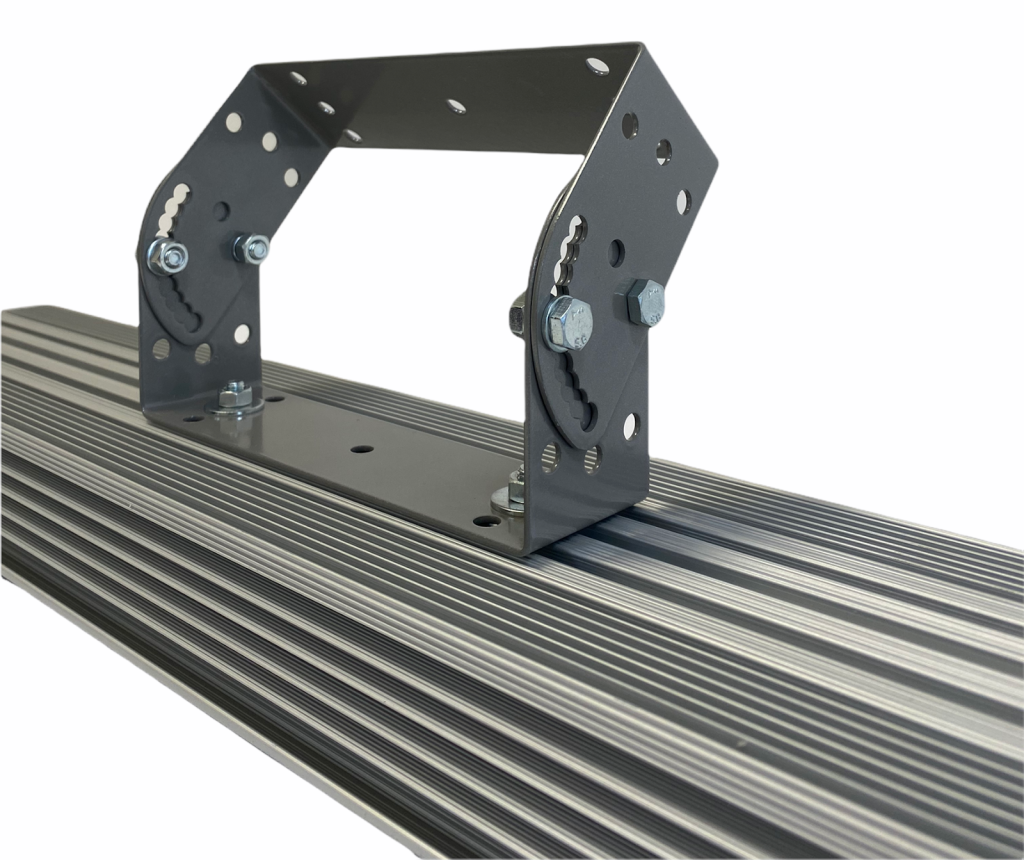

2. Поворотный кронштейн. Идеальное решение, когда световой поток нужно направить в определенную сторону. Например, в проход между стеллажами.

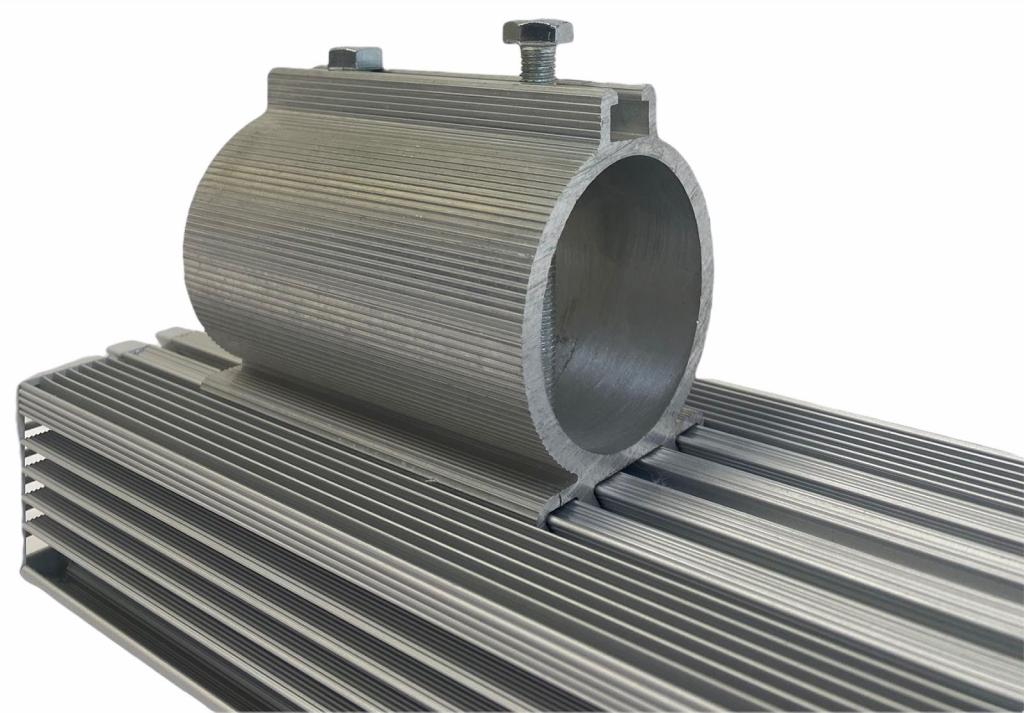

3. Консольное крепление. Часто на складах протягивают горизонтальные тросы. Такое крепление позволяет закрепиться непосредственно к ним.

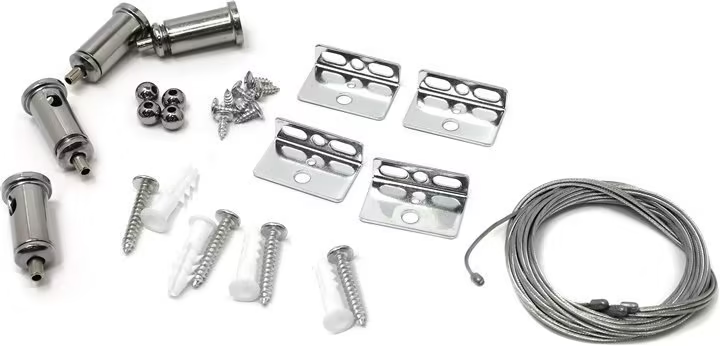

4. Тросовое. Бывают ситуации, когда источник света нужно повесить пониже. Например, чтобы освещенность прохода была выше. Тогда светильник крепят на тросах и опускают на нужную высоту.
Разные варианты монтажа позволяют подстроиться под любые условия на объекте.
4. Степень пыле- и влагозащиты (IP)
Условия эксплуатации на складе бывают разные. В каких-то случаях хранятся пылящие материалы вроде древесных заготовок, а в других — фармакологические препараты, в особо чистых условиях. Выбирайте светильник, подходящий под вашу специфику. Чаще всего речь идет о трех вариантах:- IP40 — базовая защита от пыли. Подойдет для большинства применений.
- IP54 — неплохая защита от пыли. Обычно используется для складов, на которых хранится пылящая продукция.
- IP40 — лучшая защита от пыли и струй воды под любым углом. Используется, если на складе высокая влажность или производится мойка оборудования.
Современные модели с IP65 не сильно дороже более простых аналогов в том же корпусе, поэтому при прочих равных проще выбирать их.
5. Электробезопасность
Не всегда на складе все хорошо с поступающей электроэнергией, и некоторые владельцы сталкиваются с бросками напряжения от старой подстанции или работающего на той же фазе мощного оборудования. Это приводит к появлению мерцания и поломке электронных компонентов.
Другая проблема — если светильники работают от датчиков движения. Дело в том, что при каждом включении и выключении в цепи наблюдается всплеск напряжения: схемотехника быстро выходит из строя.
Например, один из наших клиентов заказал дешевые светильники с датчиками движения, и за год сломалось более 600 штук. Решение — использовать более качественные модели, с гальванической развязкой блоков питания, которая защищает от перепадов напряжения, сварочных работ и запуска мощных электродвигателей.
6. Кривая силы света (КСС)
Световой поток светильника имеет конусообразный вид. И угол расхождения определяется кривой силы света — диаграммой, которая показывает, насколько широко расходится луч. Стандартный угол рассеивания — 120°. Он подходит для зон разгрузки и открытых пространств.
Но между стеллажами требуется более узкий угол — 60° или 90°, чтобы свет «не терялся» и был направлен строго в проход. Для этого на светильники устанавливается линзованная оптика.
7. Рассеиватель

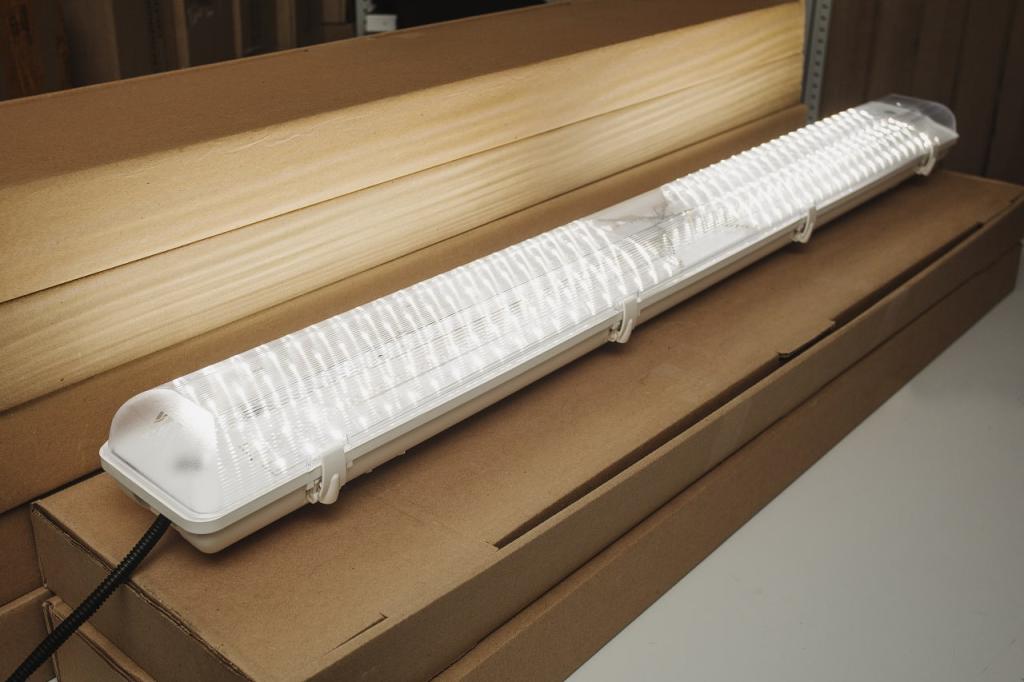

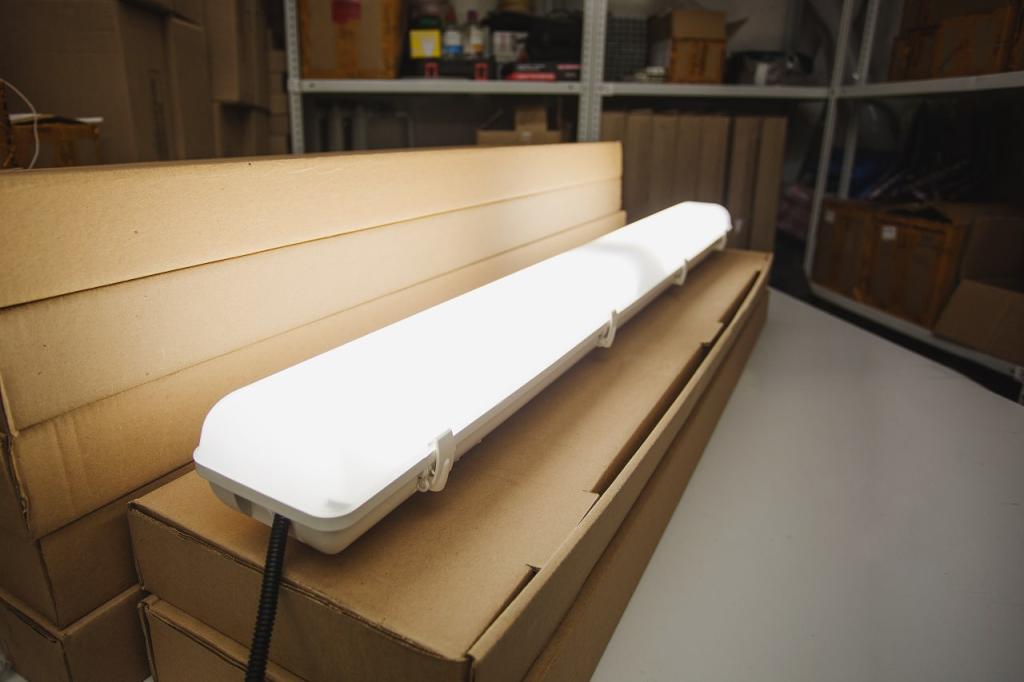

Мощные светодиоды могут давать «режущий» свет. Чтобы он не мешал операторам техники и сотрудникам склада, используют так называемые опаловые рассеиватели. Недостаток в том, что они уменьшают световой поток на 20–30% (нужно использовать более мощный светильник), но освещение при этом становится более комфортным.
8. Цветовая температура
Оптимальное значение для складов — от 4000 до 5000 К. Это «нейтральный белый» свет, при котором легче сосредоточиться на работе, и при этом глаза не будут быстро уставать. Более теплый свет температурой 3000 К подходит для зон отдыха, но не для складов.
9. Индекс цветопередачи (CRI)
Чем это значение выше, тем сотрудники лучше различают цвета. Это критично, например, если речь идет о складе мебельной продукции: при отгрузке нужно точно понимать, какой оттенок она имеет. В противном случае клиент получит не то, что заказывал.
Для складов достаточно CRI 80. Но если важна точная идентификация цвета товара, используйте модели с CRI 90 и выше.
Нормативные требования для освещения складов
Основной документ, на который нужно ориентироваться — СП 52.13330.2016 «Естественное и искусственное освещение». В таблице Л есть нормы для различных типов складов.
| Помещение | Освещенность, люкс |
|---|---|
| Склады, кладовые масел, лакокрасочные материалы: | |
|
|
>75 (Г-0,0) |
|
|
>50 (Г-0,0) |
| Склады, кладовые химикатов, кислот, щелочей и так далее. | >50 (Г-0,0) |
| Склады, кладовые металла, запчастей, ремонтного фонда и так далее. | >75 (Г-0,0) |
| Склады, кладовые, открытые площадки под навесом. | >50 (Г-0,0) |
| Склады громоздких предметов и сыпучих материалов (песка, цемента и прочего). | >75 (Г-0,0) |
Если продукция хранится на складе со стеллажами, требования к освещенности выше:
| Помещение | Освещенность, люкс |
|---|---|
| Экспедиции приема и выдачи груза | >200 (Г-0,8) |
| Транспортно-распределительная система | >200 (Г-0,0) |
| Зона хранилищ на ячейках и валах | >75 (В) |
| Склады, кладовые, открытые площадки под навесом. | >50 (Г-0,0) |
| Зона хранилищ на стрелках | >300 (В) |
Указанные в стандарте требования — это минимальное значение. Часто заказчикам нужна более высокая освещенность. Например, если сотрудники читают мелкий шрифт маркировки или сортируют крошечные позиции, лучше ориентироваться на показатель в 300 лк. А для погрузочно-разгрузочных зон — не менее 400 лк.
Более подробно про нормативы освещенности можно почитать в этой статье.
Сколько нужно светильников для освещения склада
Есть два подхода:- Упрощенный — помогает оценить примерное количество и заложить бюджет.
- Профессиональный — при помощи компьютерной программы, при этом светильники еще и будут расположены с учетом особенностей помещения: расположения стеллажей и оборудования.
Упрощенный метод
1. Подберите модель светильника с нужным световым потоком, исходя из правила: «1000 люмен на 1 метр высоты». Например, высота 5 метров — значит, нужна модель на 5000 люмен.
2. Определите нужную освещенность (Е) из нормативных требований, о которых говорили выше. Скажем, речь идет о 300 люкс.
3. Найдите суммарный световой поток, который обеспечит такую освещенность. Для этого нужно величину E умножить на общую площадь склада. Для склада 1000 м2 получится 1000*300=300 000 люмен
4. Разделите полученный общий световой поток на величину для одного светильника. В нашем примере 300 000 / 5 000 = 60. Это — предварительное количество светильников.
5. Выберите коэффициент эксплуатации — величину, зависящую от запыленности помещения. Для этого ориентируйтесь на таблицу ниже:
Запыленность, мг/м3 Коэффициент эксплуатации >5 (высокая) 0,5…0,63 1…5 (средняя) 0,56…0,63 <1 (маленькая) 0,67…0,716. Разделите предварительное количество светильников на коэффициент эксплуатации. Если на складе много пыли, то лучше взять значение 0,5. В итоге получится 60 / 0,5 = 120 светильников. Столько приблизительно потребуется, чтобы получить освещенность в 300 люкс, соответствующую нормативным требования СП.
Минус метода — он не учитывает особенности расстановки оборудования, отражения от поверхностей и другие нюансы. А еще непонятно, как именно расположить светильники: где-то могут появляться «засветы», а где-то будет наоборот, слишком темно.
3. Профессиональный расчет
Для этого используют программу DIALux. Она строит математическую модель освещения, выдает отчет с планом расстановки светильников. При этом вы будете уверены, что света будет хватать для каждой складской зоны.
Светотехнический расчет помогает сэкономить деньги, ведь вы не переплатите за лишние светильники.
Более подробно о нем мы рассказали в статье «Расчет освещения помещения».
Дополнительные рекомендации
Кроме подбора светильников по ключевым характеристикам и их расстановки, рекомендуем учитывать еще некоторые моменты.
1. Датчики движения
Помогают экономить до 80% энергии. Если у вас большой склад, на котором используется множество светильников, внедрение таких устройств окупится буквально за один-два года.
2. Замена некачественной проводки
Если помещение склада старое, и проводка не менялась, то вы можете столкнуться с рядом проблем. Например, из-за некачественного соединения проводов при помощи скруток, растрескавшейся изоляции или отсутствия заземления повышается риск пожара или поражения сотрудников электрическим током.
3. Дежурное освещение
Если склад работает не круглосуточно, хорошим решением может стать использование дежурного освещения. Это когда освещается не все складское пространство, а только отдельные области и проходы, чтобы охрана могла следить за обстановкой.
При этом светильники будут включаться по сигналу от датчика наружной освещенности или от реле реального времени. Более подробно с рекомендациями можете ознакомиться в статье «Что нужно учесть перед монтажом?».
